Серийное решение Кондор®

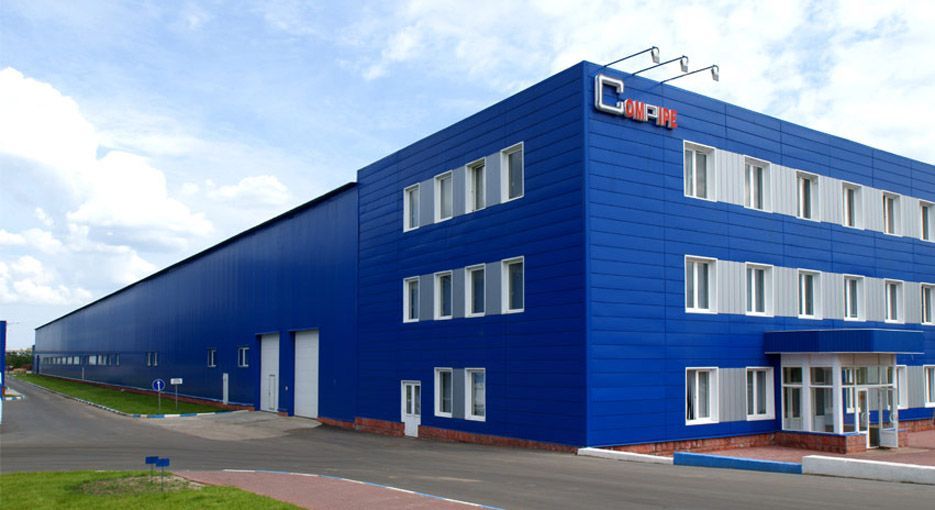

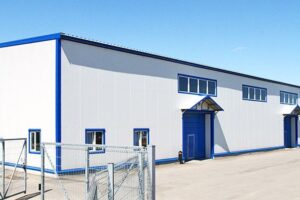

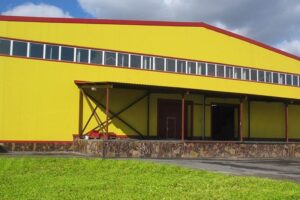

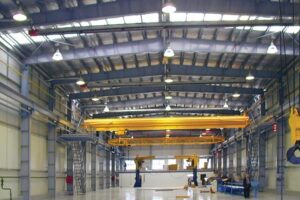

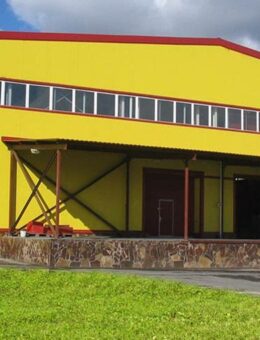

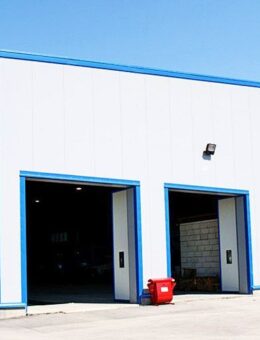

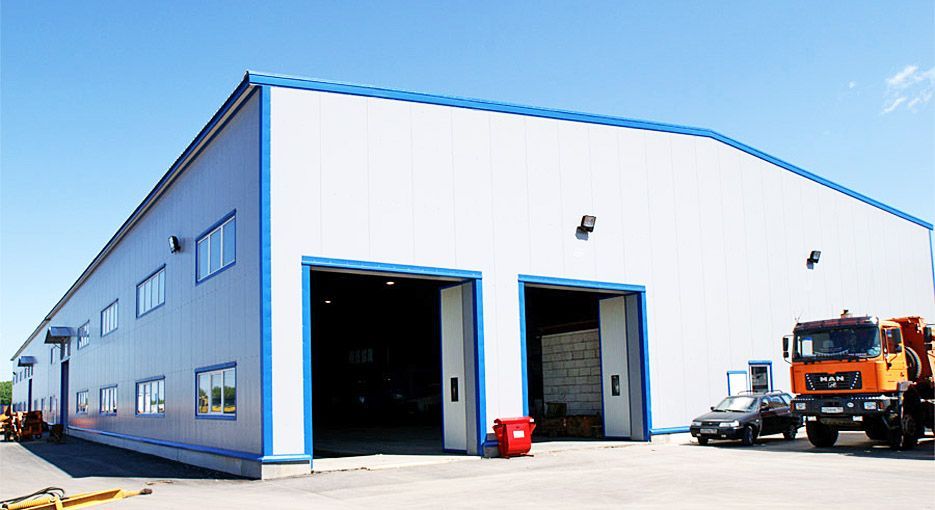

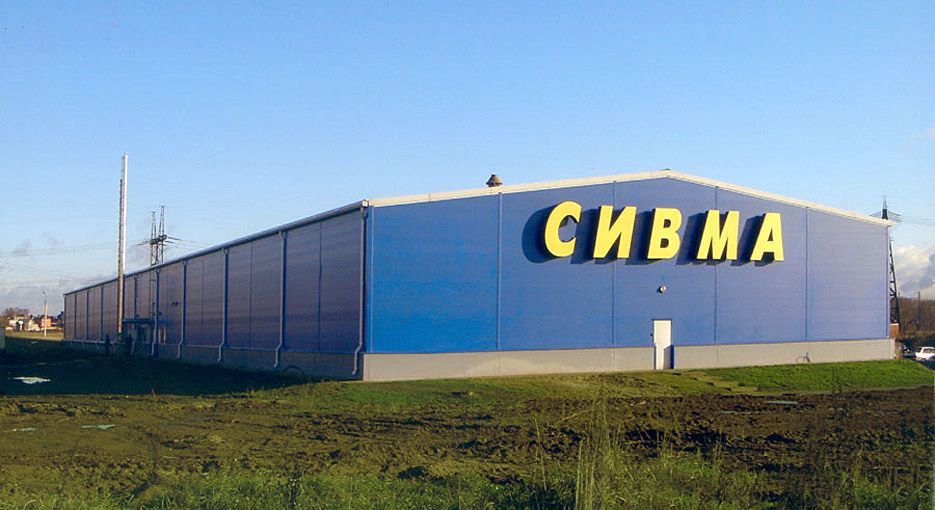

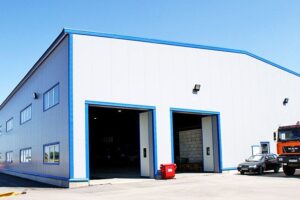

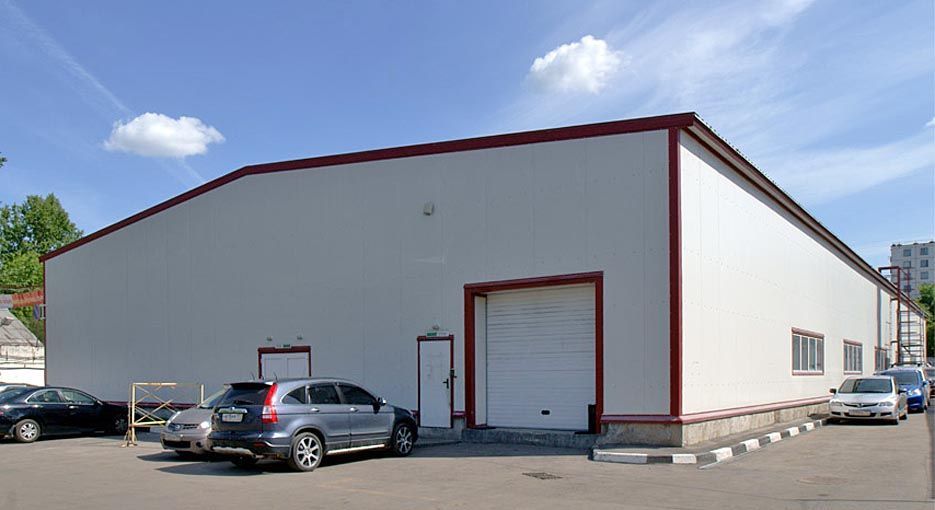

Здания серии Кондор® используются при строительстве производственных зданий, складских комплексов, промышленных холодильных установок, торговых зданий (магазины, павильоны), спортивных сооружений и бассейнов, автосервисов, автосалонов и паркингов.

Опытная команда проектировщиков

Оптимизация проектов на любом этапе строительства

Автоматизация производства

Оснащенность самым современным оборудованием

Производственные компетенции

Полный комплекс оказываемых услуг строительства

Финансовая стабильность

Банковские гарантии, отсрочка платежа и кредитные лимиты

Лаборатория качества

Лаборатория контроля и испытаний продукции

Полнокомплектные поставки

Предоставление полного комплекса услуг для строительства

Контроль качества сырья

Поэтапная проверка поступающего сырья на соответствия

Профессионализм

Наших сотрудников отличает высокое мастерство и знания

Цена: от 3 300 руб. за м²

*предложение не является публичной офертой

Однопролетные здания 18, 24, 30 м; Двухпролетные здания 36, 48, 60 м; Многопролетные здания, ширина пролетов здания может быть одинакова.

Заказать расчёт

Оставить заявку

Описание
Размеры
Комплектация
Цвета
Допкомплектации

Назначения зданий

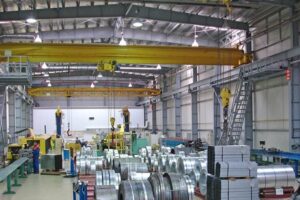

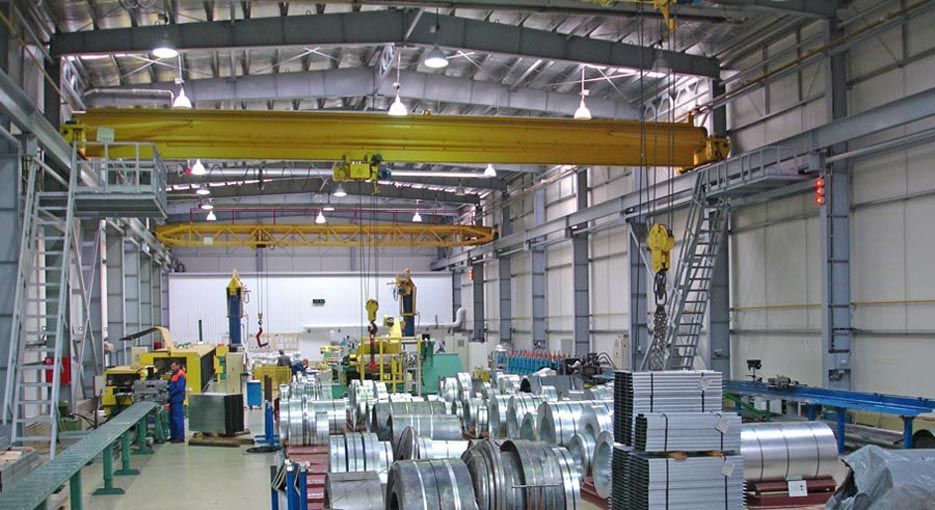

производственные здания,
складские комплексы,
промышленные холодильные установки,
торговые здания (магазины, павильоны),

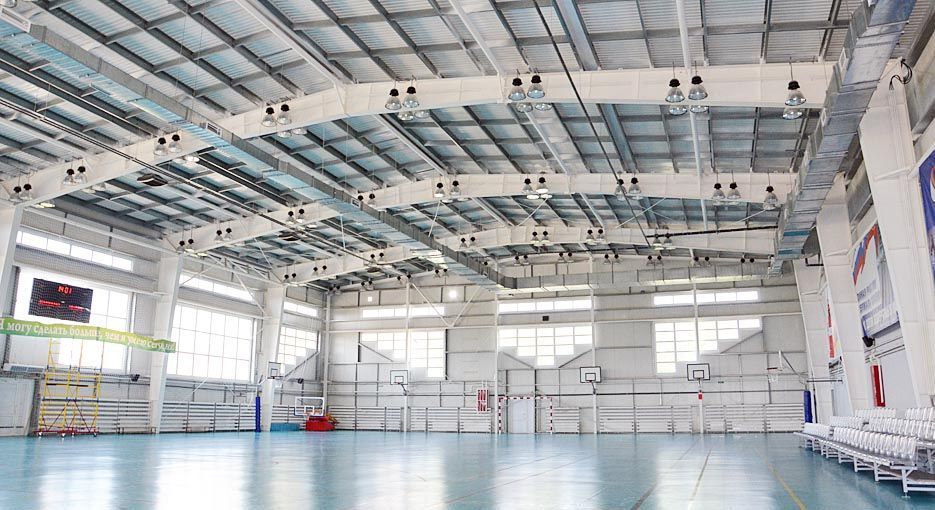

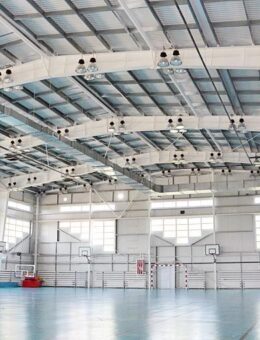

спортивные сооружения и бассейны,

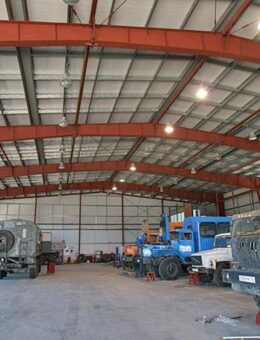

автосервисы, автосалоны и паркинги.

Регионы сбыта

Россия
Белоруссия
Казахстан
Международные поставки доступны по запросу клиентов.

Состав

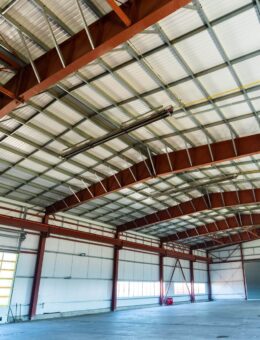

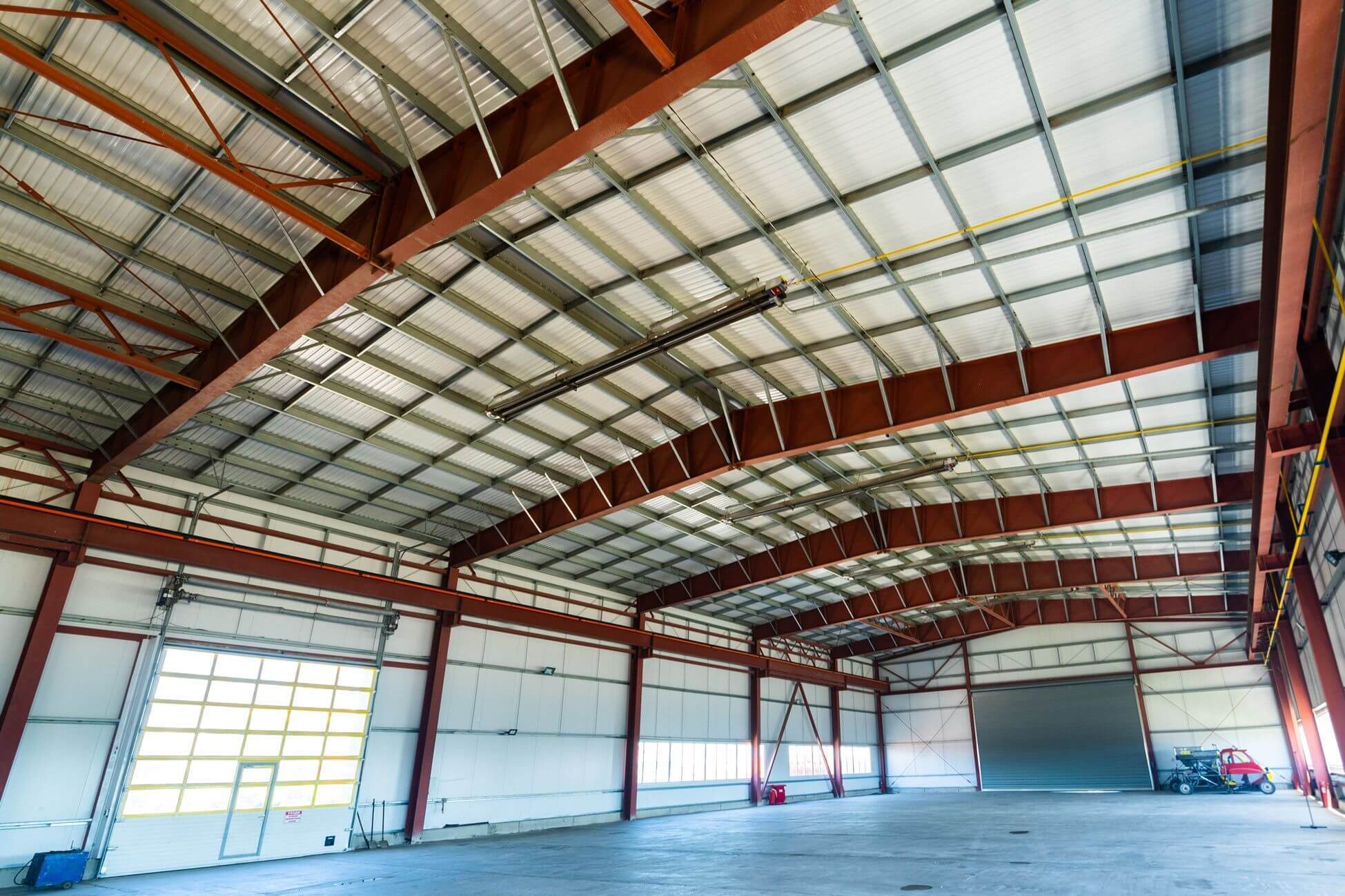

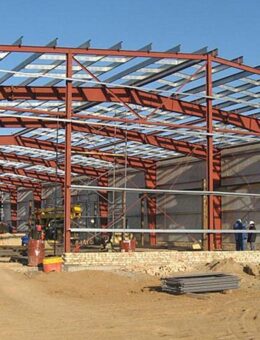

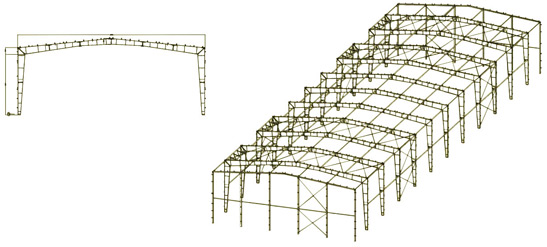

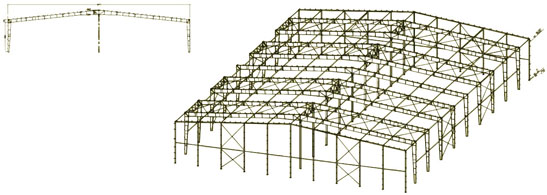

Конструктивно каркас состоит из рам — торцевых и основных. За счёт системы ветровых узлов обеспечена поперечная устойчивость всего сооружения. Вспомогательные и дополнительные элементы изготавливаются на нашем производстве из холодногнутого оцинкованного профиля. Также часть нагрузки с основных рам перекладывается на стеновые и кровельные прогоны, поддерживая ограждающие конструкции.

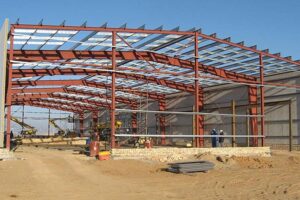

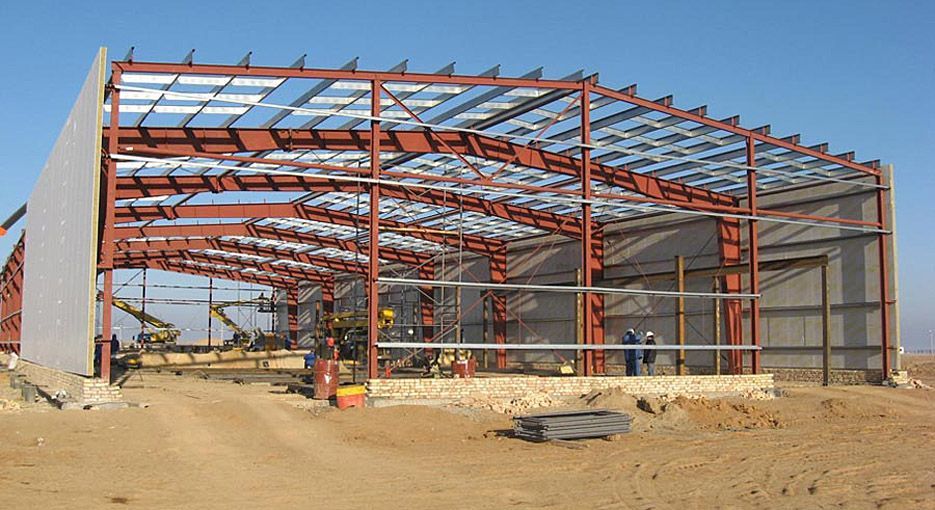

Стальной каркас — это рама с шарнирной связкой колонн с фундаментом. Каркас может быть двухпролётным, в этом случае применяется двойная рама с такой же связкой колонн. Возможно бесшарнирное соединение, например, при строительстве высотных зданий или при возведении в сейсмоопасной местности. Есть возможность установки опор для мезонинов. Междуэтажное перекрытие (несущая плита) инсталлируется на обособленных опорах.

Колонны основного каркаса	Двутавры симметричного или переменного сечения
Кровельные балки	Двутавры
Колонны торцевых стен	Двутавры симметричного сечения
Связи	Прутки со стяжными гайками
Карнизные балки и другие элементы конструкции	Холодногнутый профиль

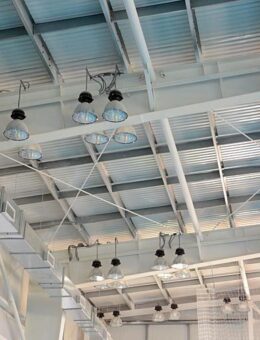

Вспомогательная кровельная конструкция	Холодногнутые кровельные прогоны
Вспомогательная стеновая конструкци	Холодногнутые стеновые прогоны при необходимости
Материал каркаса	Все стальные материалы соответствуют требованиям СНИП II-23-81 Холодногнутый профиль изготовлен из листовой оцинкованной стали
Обработка поверхности	Грунтовка ГФ-021
Крепеж	Болты, напряжение 5.8 Высокопрочные болты, класс 10.8
Расчетный снеговой район	Район III, IV (по СНИП 2.01.07-85)
Расчетный ветровой район	Район IV
Расчетная температура окружающего воздуха	t > -40 C
Сейсмическая шкала*	до 6 в стандартной комплектации
Огнестойкость	R15 без дополнительной системы противопожарной защиты.

*В России принята 12-балльная сейсмическая шкала.

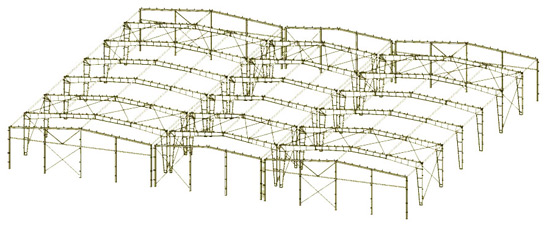

	Однопролетные здания	Двухпролетные здания	Многопролетные здания
Схема
Типовая ширина	18 м, 24 м, 30 м	36 м, 48 м, 60 м	Типовая ширина здания может быть одинакова или различна (пример: 24 м + 18 м + 24 м или 24 м + 24 м, 48 м + 48 м)
Типовая высота	4.8 — 10.8 м	6 — 12 м	4.8 — 10.8 м. Все пролеты здания должны быть одной высоты
Уклон кровли	10%	10%	10%
Шаг колонн	9 м*	9 м*	9 м*

*Первый и последний пролет всегда 7 м. (7м/9м/7м)

Комплектация «Холодное»

Данный вариант считается неутеплённым и собирается из профлистов.

Решение для стен	Решение для кровли
Монтаж наружной обшивки стен происходит из профнастила BH-45. В комплектацию также входят крепежи для листов и нащельники.	Монтаж крыши (кровельного ограждения) производится с помощью профилированного листа BH-45. Листы при установке накладываются друг на друга «внахлёст».

Комплектация «Тёплое»

Данная комплектация имеет несколько вариаций исполнения

	Решение для стен	Решение для кровли
«Эконом» Полистовая сборка: профлист + фольгированный утеплитель.	Монтаж из профнастила: Наружная часть стен обшивается профлистом BH-45, в комплекте нащельники и крепежи; В качестве утеплителя используется рулонный утеплитель с покрытием из фольги.	Монтаж из профнастила: Наружная часть стен обшивается профлистом BH-45, в комплекте нащельники и крепежи; В качестве утеплителя используется рулонный утеплитель с покрытием из фольги.
«Стандарт» Полистовая сборка: профлист снаружи +утеплитель +профлист с внутренней стороны здания.	Аналогичная сборке «Люкс»	Монтаж из профнастила: С помощью самонарезающих винтов в прогоны кровли монтируется нижний профлист BH-18. В это же время к прогонам крепится Z-профиль с высотой равной высоте утеплителя, чтобы обеспечить нужное пространство для утеплителя; Укладывается утеплитель; Далее монтируется верхний профлист на нижнюю обшивку с помощью Z-профиля; Окончательно верхний гребень профлиста закрепляется с помощью саморезов.
«Люкс» В монтаже используются стеновые и кровельные сэндвич-панели.	Монтаж из стеновых сэндвич-панелей: Для обшивки ограждающей стеновой конструкции используется трёхслойные сэндвич-панели с утеплителем из минеральной ваты. Сэндвич-панели крепятся к прогонам стен с помощью самонарезающих винтов с герметизирующей шайбой из EPDM; В комплект также входят угловые нащельники, сливы, откосы для ворот, окон, дверей.	Монтаж из кровельных сэндвич-панелей: Для обшивки ограждающей стеновой конструкции используется трёхслойные сэндвич-панели с утеплителем из минеральной ваты. Стальные листы панелей оцинкованы и окрашены; Установка происходит к прогонам с помощью самонарезающих винтов «внахлёст»; Кроме сэндвич-панелей, кровля комплектуется сливами, коньком, фронтальными и торцевыми нащельниками; Все металлические элементы выполнены из оцинкованной стали, окрашенной в определенный цвет.

Решение для стен

Решение для кровли

«Эконом»

Полистовая сборка: профлист + фольгированный утеплитель.

Монтаж из профнастила:

Наружная часть стен обшивается профлистом BH-45, в комплекте нащельники и крепежи;
В качестве утеплителя используется рулонный утеплитель с покрытием из фольги.

Монтаж из профнастила:

Наружная часть стен обшивается профлистом BH-45, в комплекте нащельники и крепежи;
В качестве утеплителя используется рулонный утеплитель с покрытием из фольги.

«Стандарт»

Полистовая сборка: профлист снаружи +утеплитель +профлист с внутренней стороны здания.

Аналогичная сборке «Люкс»

Монтаж из профнастила:

С помощью самонарезающих винтов в прогоны кровли монтируется нижний профлист BH-18. В это же время к прогонам крепится Z-профиль с высотой равной высоте утеплителя, чтобы обеспечить нужное пространство для утеплителя;
Укладывается утеплитель;
Далее монтируется верхний профлист на нижнюю обшивку с помощью Z-профиля;
Окончательно верхний гребень профлиста закрепляется с помощью саморезов.

«Люкс»

В монтаже используются стеновые и кровельные сэндвич-панели.

Монтаж из стеновых сэндвич-панелей:

Для обшивки ограждающей стеновой конструкции используется трёхслойные сэндвич-панели с утеплителем из минеральной ваты.
Сэндвич-панели крепятся к прогонам стен с помощью самонарезающих винтов с герметизирующей шайбой из EPDM;
В комплект также входят угловые нащельники, сливы, откосы для ворот, окон, дверей.

Монтаж из кровельных сэндвич-панелей:

Для обшивки ограждающей стеновой конструкции используется трёхслойные сэндвич-панели с утеплителем из минеральной ваты.
Стальные листы панелей оцинкованы и окрашены;
Установка происходит к прогонам с помощью самонарезающих винтов «внахлёст»;
Кроме сэндвич-панелей, кровля комплектуется сливами, коньком, фронтальными и торцевыми нащельниками;
Все металлические элементы выполнены из оцинкованной стали, окрашенной в определенный цвет.

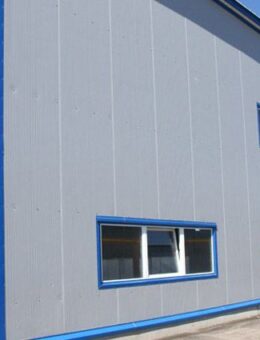

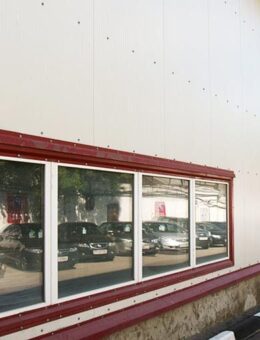

Стеновые сэндвич панели

Стандартные виды профилирования для внешней и внутренней поверхности:

Мелкопрофильное профилирование;
Линейное профилирование;
Гладкий лист.

Дополнительно:

Трапецеидальное ступенчатое профилирование.

Кровельные сэндвич-панели

Стандартные виды профилирования для внешней поверхности:

Линейное профилирование.

Дополнительно:

Мелкопрофильное профилирование;
Гладкий лист;
Трапецеидальное ступенчатое профилирование.

Трапецеидальное профилирование

Профилированный лист BC-18;
Профилированный лист BH-45.

Водосточные системы

Полноценные водосточные системы отлично подходят для серийных зданий с внешней системой отвода дождевой воды. Они долговечны и прочны, а их современный внешний вид и широкая палитра цветов подчеркнут элегантность кровли и фасада любого здания.

Водосточные системы для серийных зданий имеют размеры 150/100 мм (размеры желоба и водосточной трубы). Все стальные элементы изготовлены из листовой оцинкованной стали с двусторонним покрытием. Размер желоба 200×180мм, диаметр сливной трубы 120 мм.

Светопрозрачное покрытие

Ruukki поставляет световые фонари, подходящие для кровельных систем серийных зданий.

Кровля может быть дополнительно оснащена светопрозрачными элементами из фибролиста (светопрозрачными секциями, окнами). Фибролисты в соединении с ячеистым поликарбонатом — подходящий вариант для утепленных зданий.

*Аксессуары вентиляционных выходов и световых фонарей поставляются по запросу.
